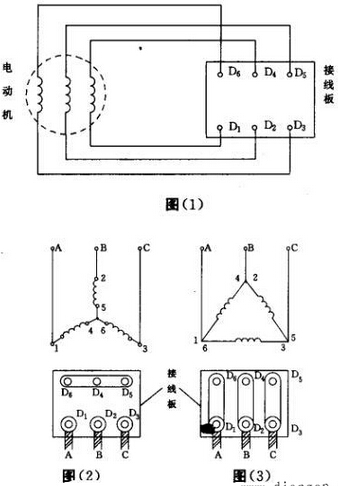

东莞三相电机的三相定子绕组每相绕组都有两个引出线头。 一头叫做首端 ，另一头叫末端。规定第一相绕组首端用D1表示，末端用D4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。这六个引出线头 引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。
一台东莞电机是接成星形还是接成三角形，应看东莞电机厂家规定而进行，可以从电机铭牌上查到。
三相电路的星形连接就是3个末端连接在一起引出中线，由3个首端引出3条火线。各相电压源的正极性端A、B、C引出，以便与负载相连。这就是星形连接方式，或称Y形连接方式。即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电源，如图(3)所示。星形连接时线电压为相电压的根号3倍；3个线电压间的相位差仍为120°，它们比3个相电压各超前30°。星形连接有一个公共点，称为中性点。三角形连接时线电压与相电压相等，且3个电源形成一个回路，只有三相电源对称且连接正确时，电源内部才没有环流。
三相电路中，对称三相电压源是依次相连的，相位超前的电压源的负极性端与相位滞后的电压源的正极性端相连，三相电压源形成回路，然后从三个连接点引出端线，这就是三角形连接方式，也可称为△连接方式。即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3分别接入A、B、C相电源，如图(2)所示。
三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。如果接线盒中发 生接线错误，或者绕组首末端弄错，轻则电机不能正常起动，长时间通电造成启动电流过大，电机发热严重，影响寿命，重则烧毁电机绕组，或造成电源短路。
