定子、转子是三相异步电机的核心部件，其它零部件包括端盖、轴承、油盖、风扇、风罩等一些机械零件。定子是电机固定不动的静止部分，由于它是固定的，所以称定子。由以下三部分组成。

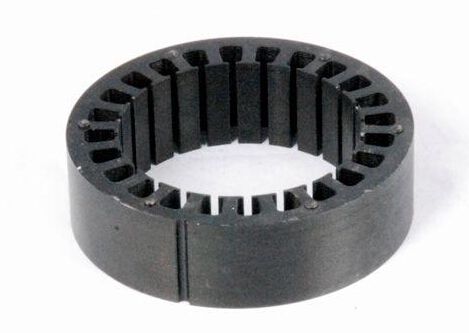

1.定子铁心。是导磁的磁路部分，是由冲剪成圆形的厚度为o.5mm高导磁的硅钢片迭压而成。每硅钢冲沿圆周在一定形状的每个槽片，以便其内嵌进线圈。电动机工作时线圈通电，铁心中穿过磁通。
硅钢片表面涂有绝缘漆，使片间相互绝缘使铁芯涡流损耗降低。对于小容量(功率)的电机(5号机座以下)硅钢片，可不涂绝缘漆，而利用轧制硅钢片时表面形成的氧化膜，作为片间绝缘。
2.定子绕组。它是电机的导电部分，是由绝缘铜线绕制成一定形状、匝数及数量的线圈，并按一定要求连接起来所形成的电机电路。它是电机的心脏，其详细内容在电机修理章节中叙述。
3.机座。是由铸铁翻砂铸成。主要的作用是支撑定子铁心、固定端盖转轴等将整机安装固定。其表面铸有散热筋，顶部装有起吊用的吊环，两侧下端有地脚以便整机安装固定，并在机座侧面中央明显的部位上固定有电机铭牌等。
本文由东莞电机编辑，希望对您有所帮助。
