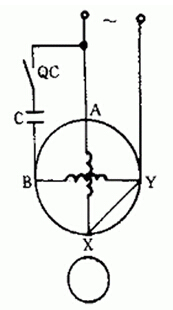

定子上有两个绕组AX和BY，AX为运行绕组(或工作绕组)，BY为启动绕组，它们都嵌入定子铁心中，两绕组的轴线在空间互相垂直。在启动绕组BY电路中串有电容C，适当选择参数使该绕组中的电流ｉB在相位上超前AX绕组中的电流ｉA90o。
　　电动机启动后，当转速达到额定值附近时，借离心力的作用，将QC打开，此后电动机就成为单相运行了，此种结构型式的电动机，称为电容分相启动电动机。也可不用离心开关，即在运行时并不切断电容支路，称为电容分相运转电动机。

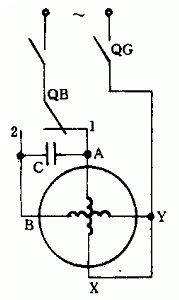

　　值得指出，欲使电动机反转，不能像三相异步电动机那样掉换两根电源线来实现，必须以掉换电容器C的串联位置来实现，如图所示，即改变QB的接通位置，就可改变旋转磁场的方向，从而实现电动机的反转。
    洗衣机中的电动机，就是靠定时器中的自动转换开关来实现这种切换的。
