三相异步电动机应用广泛，但通过长期运转后，会发作各种毛病，及时判别毛病因素，进行相应处理，是避免毛病扩展，确保设备正常运转的一项首要的作业。在修理过程中，如发现电机绝缘绕组损坏、电机轴承缺油或空隙过大等状况，需对电机进行拆解，以便修理。
⒈电动机拆开前的准备作业
在拆开前要用压缩空气吹净电动机外表的尘埃，并将电动机外表擦拭洁净。挑选适宜的拆开电动机的地址并整理现场环境。了解电动机构造特色和修理技能请求，准备好拆开电动机所需电工东西及拉码等拆开东西。在端盖、刷握、轴、螺钉、接线桩等零件上做好符号，以便于安装。用兆欧表丈量电动机绝缘电阻，以便在安装后进行对比。
⒉单相异步电动机的拆开过程（可见图1）
⑴堵截电源，对电源接头线作好绝缘处理，做好与电源对应的符号。
⑵脱开皮带轮或联轴器，松掉地脚螺栓。
⑶拆开皮带轮或联轴器。
⑷拆开电机尾部的风罩，电扇。
⑸拆开轴承盖和端盖的坚紧固螺钉。
⑹用木板或铜板、铝板垫在转轴前端，用榔头将转子和后盖从机座敲出，木榔头可直接击打转轴前端。
⑺从定子中取出或吊出转子。
⑻拆开定子铁心和绕组

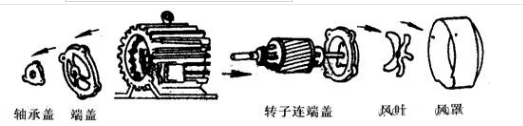

图1单相异步电动机拆开过程
⒊首要零部件的拆开办法
⑴皮带轮或联轴器的拆开
图2皮带轮的方位标法
拆开前，先在皮带轮或联轴器的轴伸端作好定位符号，如图2所示，再将皮带轮的定位螺钉或销子取下，再用专用拉具（拉码），如图3所示。转动丝杆将皮带轮或联轴器渐渐位出。拉时要留意皮带轮或联轴器受力状况必须使合力沿轴线方向，拉具顶端不得损坏转子轴端中心孔。
图3用拉具拆开皮带轮
⑵风罩和电扇叶的拆开
封闭式电机拆开皮带轮后，可松开风罩螺栓取劣势罩，然后取下电扇上销子取下电扇。小型电扇通常不必卸下随转子一同抽出。
⑶轴承盖和端盖的拆开
先松开轴承外盖螺栓，拆下轴承外盖。松初步盖紧固螺栓前，为便于安装复位，可在端盖与机座接缝处做好符号，然后取下端盖。关于小型电机，可先把轴伸端的前端盖卸下，再松开后端盖的螺栓，用木锤击打轴伸端，可把转子和后端盖一同取下。
如需拆开轴承，常用以下几种办法：
①用拉具拆开，如图4所示。
②用铜棒拆开，如图5所示。
③搁在园桶上拆开，如图6所示。
④加热拆开。用100OC左右的机油淋浇在轴承内圈上，趁热再用上述办法拆开。
⑤轴承在端盖内的拆开。在拆开电机时，若遇到轴承留在端盖的轴承孔内时，可用图7的办法进行拆开。
图4用拉具拆开轴承
图5用铜棒击打拆开滚动轴承
图6搁在圆桶上拆开滚动轴承
图7拆初步盖孔内的滚动轴承
⑷抽出转子。抽出转子时应当心缓慢，避免碰伤定子绕组。
⑸定子铁心和绕组的取出
①击打定子铁芯法。如端盖正面有孔，则可用此法进行拆开，即把定子铁芯与前端盖组件一同放在一个钢套筒上，如图8所示。套筒内径应稍大于定子铁芯外径，用一根纯铜棒插人后端盖的孔内，与定子铁芯端面相触摸(应留意千万不能触及定子绕组)，在定子铁芯附近用锤子击打纯铜棒，直到定子铁芯及定子绕组脱离前端盖。用此法拆开时，套筒下面要多垫加棉纱等软物，以防定子铁芯掉下时砸伤定子绕组。
图8击打定子铁芯法
图9碰击法
②碰击法。如端盖正面无孔，则可用此法进行拆开，行将定子铁芯及前端盖组件倒放在一个圆筒上，圆筒底部要多垫棉纱等软物，如图9所示。用双手将该组件与圆筒合抱在一同碰击，依托定子铁芯及绕组的分量，使其与前端盖脱离。
③击打端盖法。将定子铁芯伸出端盖的部分用台虎钳夹紧(留意不能触及定子绕组)，随后用铜棒敲击端盖的边际，使端盖与定子铁芯脱离，留意不能损害端盖。此法不需要任何专用东西，最为简略，如有也许应首要思考选用这种办法。电机拆解完成后，进行绕组重绕等修理作业。
