为了确保异步电动机的正常运行及对其进行有效的保护，必须考虑异步电动机与保护装置之间的协调配合。特别是大容量电网中使用小容量异步电动机时，保护的协调配合更为突出。
过载保护装置与短路保护装置的协调配合一般过载保护装置不具有分断短路电流的能力。一旦在运行中发生短路，需要由串联在主电路中的短路保护装置（如断路器或熔断器等）来切断电路。若故障电流较小，属于过载范围，则仍应由过载保护装置切断电路。故两者的动作之间应有选择性。

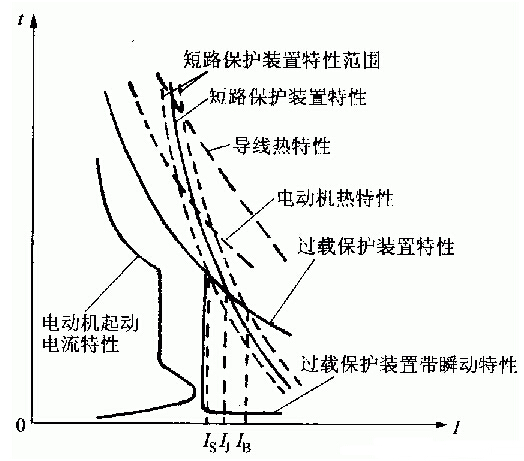

1、过载保护装置的动作时间应比电动机起动时间略长一点。由下图可见，电动机过载保护装置的特性只有躲开电动机起动电流的特性，才能确保其正常运转；但其动作时间又不能太长，其特性只能在电动机热特性之下才能起到过载保护作用。
2、过载保护装置瞬时动作电流应比电动机起动冲击电流略大一点。如有的保护装置带过载瞬时动作功能，则其动作电流应比起动电流的峰值大一些，才能使电动机正常起动。
3、过载保护装置的动作时间应比导线热特性小一点，才能起到供电线路后备保护的功能。
