单相异步电动机的类型探究

来源：时间：2015-05-19 10:17

(1)单相电阻分相异步电动机(YU, BO2，JZ系列)

二极：90-1100 W，四极：60--750 W

将m绕组和a绕组设计成不一样。m相匝数多、导线粗；a相匝数少而导线细。m相电抗大而电阻小；a相电抗小而电阻大。

启动时S合上，m和a通入被“分相”的电流，电动机启动，当转速达到75-80%同步转速时，S自动断开。电动机在m绕组单独驱动下运行。

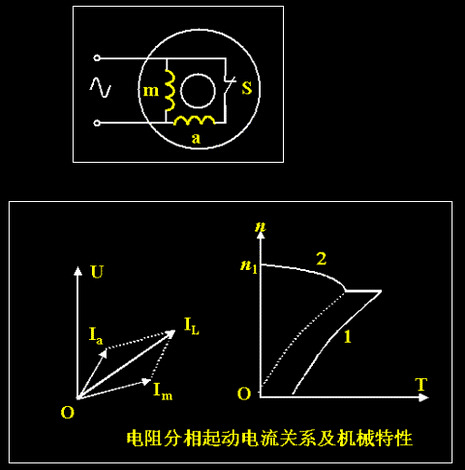

电阻分相起动电流关系及机械特效-东莞电机

曲线1为两绕组都通电的机械特性，曲线2为只有m绕组工作时的机械特性。

这种单相异步电动机两相电流相位相差不大，启动转矩较小

Tst=(1.1-1.8)TN。

改变转向的方法：单独改变m（或者a）绕组的通电极性。

(2)单相电容分相启动电动机(YC，CO2，JY系列)

二极：180-3700W；四极：120-3700W；六极：250-2200W

给a绕组中串接一个启动电容C，使得2绕组的阻抗不同，达到分相的目的。
电容分相起动电流关系及机械特性-东莞电机

优点：(1)配备合适的电容器可以使得m相和a相绕组的电流相位差接近90度。(2)这种电机的a绕组匝数不受限制，可以做成与m绕组一样，从而在起动时得到较为接近圆形的旋转磁势，提高启动转矩。(3)合成电流较小，即启动电流较小，而启动转矩较大，适合于对启动转矩要求较高的负载。

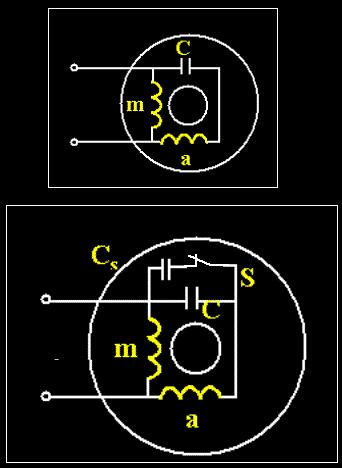

(3)单相电容运转异步电动机(YY，DO2，JX 系列)

二极：40-2000 W，四极：25--1500 W

没有开关，a绕组不仅参与启动，而且参与运行。

实际上是两相运行电机。运行时气隙磁势接近圆形。电机的运行性能较好，功率因数、效率、过载能力都比电阻分相或者电容分相启动的单相电动机好。

副绕组要按照长期运行的设计标准设计。另外，由于阻抗随着转速变化，圆形启动和圆形运行难以兼顾，所以该类电动机启动性能不如电容分相启动单相异步电动机。

(4)单相电容启动兼运转(双值电容)异步电动机(YL系列)

二极：370-3000 W，四极：250--3000 W

为了克服电容运转电动机不能兼顾圆形启动和圆形运转的缺憾，在a绕组中采用两个并联的电容器。C为长期运行电容器，Cs为启动电容器。

启动时，串联在a绕组的总电容为C+Cs，较大，可以产生较圆形的旋转磁势；转速达到约75%nN后，Cs被离心开关断开，运行时的磁势也接近圆形。

该类单相电动机中最理想的一类。启动转矩、最大转矩、功率因数、效率都提高了；电机噪声较小。

小功率三相电动机（可接成单相电动机YS，JW系列）

二极：40-2200 W，四极：25--1500 W，六极：250-3000W
