直流电机空载时的气隙磁场分析

来源：时间：2015-06-30 10:54

　　直流电机空载磁场是在无载情况下（即电枢电流为零），励磁绕组中通入电流后由励磁磁动势单独建立的磁场。

　　直流电机空载时主磁场分布情况及计算方法已在第一节至第三节中介绍。

　　直流电机空载时主磁场的磁通分两部分，即主磁通和漏磁通。

　　由于磁极极靴宽度总是小于极距，在极靴下气隙较小，所以极靴下沿电枢表面主磁场较强，极靴以外，气隙加大，主磁场明显削弱，在两极间的几何中性线处磁密为零。气隙磁场磁密分布波形为一礼帽形，如东莞电机厂下图所示：

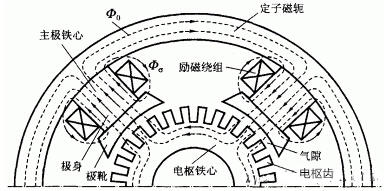

四极直流电机中的空载磁场分布图-东莞电机
