电磁转矩由机械功率产生:
PΩ=P2+pΩ+pΔ
转矩平衡方程为:
PΩ/Ω=P2/Ω+(pΩ+pΔ)/Ω
T =T2+ p0 /Ω= T2 + T0
二、异步电动机功率平衡方程及效率

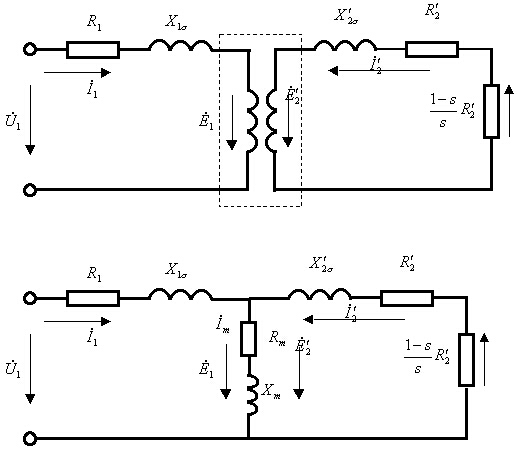

功率流程-等效电路图：
输入功率: P1= m1 U1 I1 cosφ1
定子铜耗: pCu1= m1 I12 R1
铁耗：定子铁心与旋转磁场相对转速为n1 较大，故铁耗主要为定子铁耗:
pFe= m1 Im2 Rm
转子铁心与旋转磁场相对转速为sn1较小，故转子铁耗可以忽略不计。
电磁功率: PM= P1- pCu1- pFe= m1 E'2 I'2 cosφ2
转子铜耗: pCu2= m1 I'22 R'2
总机械功率: PΩ=m1 I'22 R'2 (1-s) / s
机械损耗和附加损耗:pΩ+pΔ 式中： pΔ= (0.5-3)% PN
输出功率: P2=PΩ-pΩ-pΔ
故异步电动机的功率平衡方程式为:
P2=P1 -pCu1-pFe-pCu2-pΩ-pΔ=P1-∑p

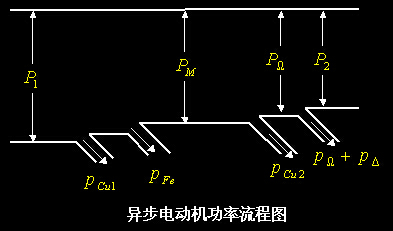

功率流程图：
几个常用的关系式:
PM=m1I'22 R'2 /s = pCu2 / s 故：
pCu2= s PM
PΩ= (1-s) PM
电机效率(efficiency): η=P2/P1 = (P1-∑p) / P1 (100%)
