同样,电枢电流非周期性分量为
由于实际绕组都有电阻,都要消耗能量,各绕组中的电流最终将衰减至稳态短路时的数值。
下面东莞电机分析电枢电流衰减的规律。可以认为,电枢电流周期性分量的衰减分为两个阶段：
①从超瞬态电流I"衰减到瞬态电流,I'这一阶段的衰减量(I"-I')由阻尼绕组中对应电流的衰减而引起,其时间常数为 Td"=LZ"/RZ(LZ"为对应于阻尼绕组的等效电感,RZ为阻尼绕组的电阻)。
②从瞬态电流I'到稳态电流I,这一阶段的衰减量(I'-I)由励磁绕组中对应电流的衰减而引起,其时间常数为Td'=LF'/RF (LF'为对应于励磁绕组的等效电感,RF为阻尼绕组的电阻)。
电枢电流的非周期性分量IA=的衰减由定子绕组本身的电阻引起,其时间常数为Ta"=La"/Ra(La"为对应于定子绕组的等效电感,Ra为定子绕组的电阻)。
以上衰减过程结束后,发电机进入稳态短路,电流变为I =E0/Xd。
根据以上分析,突然短路后电枢电流可以写为

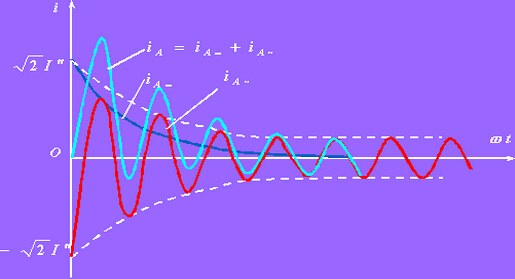

东莞电机在下图画出了当a0=0电枢短路电流的情况。在这种情况下,经过半个周期电流达到最大值,通常认为它是超瞬态电流幅值 的1.8倍左右。
