旋转磁势在电机内会产生旋转磁通,根据磁通的性质和流通路径将其分为主磁通和漏磁通。
一.异步电动机主磁通
基波旋转磁场产生的磁通经过定、转子铁心和两段小气隙,它属于工作磁通，可同时匝链和切割定子和转子绕组的磁通叫主磁通。
转子导体切割主磁通并在其中感生电流；
导体感生电流在磁场中受到电磁力的作用而形成驱动转矩，使电机旋转。
定子绕组的漏磁通，它属于非工作磁通，异步电动机的漏磁通有：
槽漏磁通：由槽的一壁横越至槽的另一壁的漏磁通。

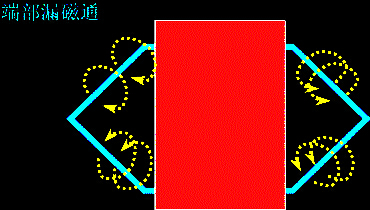

端部漏磁通：匝联绕组端部的漏磁通。
谐波漏磁通：谐波磁势会产生谐波磁通。电机正常运转时，谐波磁通不会产生有用的转矩。尽管谐波磁通也能同时匝链定子和转子绕组，也将其归入漏磁通。
漏电抗:漏磁通在定子绕组中感应漏磁电势,用漏抗压降表示:
E1σ= -j I1X1σ
转子绕组通过电流时，也会有漏磁通。对应的漏抗电势: E 2σ= -j I2X2σ
三、影响漏电抗大小的因素
漏电抗对电机的性能有很大的影响。
电抗公式 : X=2πfL=2πf(NΦ/i)=2πf(NNi/RM/i)
则 X = 2πf N2/RM
即 电流频率、绕阻匝数、漏磁路的磁阻是决定漏磁通大小的主要因素。
比如，槽口宽则槽口漏磁通小；匝数多时，则端部漏磁通增大较多。
