图析绕线式异步电动机晶闸管串级调速原理
来源： 时间：2015-04-29 16:23
绕线式异步电动机晶闸管串级调速，是在绕线式异步电动机的转子回路中串联晶闸管逆变器，借以引入附加可调电势，从而控制电机转速的一种调速方法。由于它具有良好的调速特性，并能将电动机的转差功率回馈电网，效率较高，价格较低，因此在风机和泵类负载方面获得广泛应用，在只要求电机运行在第一象限的生产机械中也获得普遍应用。

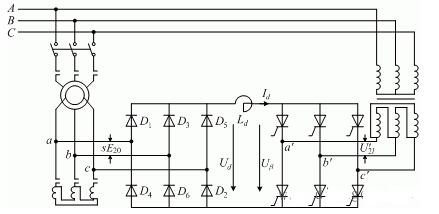

绕线式异步电动机晶闸管串级调速系统主回路接线原理图如下图所示。
转子在不同的转速下感应出转差频率的电压，经一组不控的三相桥式变流器变成直流电压，此电压再经一组全控桥式变流器实现有源逆变，把电能（转差功率）馈送回电网中去。改变逆变角的大小，即可改变馈送回电网电能的多少，从而达到改变电机转速的目的。
