分享小功率电动机绕组的绕制技巧

来源：时间：2015-04-30 16:17

今天东莞电机小编为大家分享一下小功率电动机绕组的绕制技巧：
　在拆除坏绕组前，应记住出线位置、连接线方式、线圈端子及匝数。这些是必须做的，切勿一拿到坏电动机就动手拆。若手头有这种电机的数据还好办，若手头没有就比较麻烦，所以做好数据记录是必要的。笔者曾在修一台5.5kw电机时，绕线下线没有问题，但下线时将线头下到电机风扇的那一头，等到整个电机线下好了，连接出线头时才发现出线接不到接线端上去。由于整个铁芯的内腔是密封的，没有地方可以穿线过来，由于下线时没有注意出线孔的位置，使我犯了这样一个低级错误。接修一台7.5kW发电机，绕线前，我只记下了定子绕组的进、出线位置，但连接好绕组连线和励磁线圈后却发不出电来；用24V电瓶向滑环供电，电机发电了，说明励磁线圈连线有误。改变励磁线圈的连线后，发电机发电正常。上述实例说明在拆线前一定要记录全面，即要记录下各个绕组的主要信息。

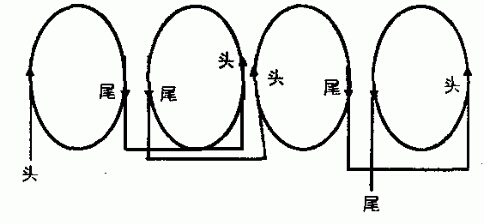

　　自从有了上述经验后，在对各型电机（如洗衣机电机、风扇电机类，小到医用碎石机上的三相微型电机等），都先画个“草图”记录下来，再进行拆除，然后照图施工修理。某洗衣机的甩干机电机的草图如图所示。
小功率电动机绕组

以上内容希望大家能获得帮助，继续关注东莞电机厂可以了解更多相关知识。
