防爆电机安装型式很多，但都是根据电机设备本身所配备的机械设备而定的。基本的安装结构有三种B3、B5、B35三种，其他的都是根据这三种基础的安装方式派生出来的，接下来东莞环球电机小编就为大家讲解这十二种常见的电机安装方式：
安装代号为：为IM+安装结构，如IMB3。就是我们平常说的B3安装方式。

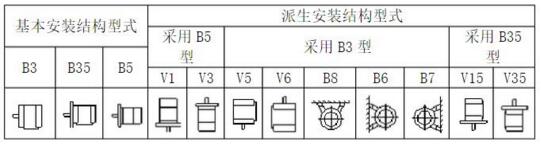

常用的安装结构表：
解释说明：凸缘就是我们常说的法兰端盖，D端为轴伸端
IMB3：有底脚，借底脚安装，底脚在下。
IMB5：端盖带凸缘，凸缘有通孔，凸缘在D端，D端凸缘面安装。
IMB6：有底脚，借底脚安装，从D端看底脚在左。
IMB7：有底脚，借底脚安装，从D端看底脚在右。
IMB8：有底脚，借底脚安装，底脚在上。
IMB35：有底脚，端盖带凸缘，凸缘有通孔，凸缘在D端，借底脚安装，底脚在下，用D端的凸缘面作附加安装。
IMV1：端盖带凸缘，凸缘有通孔，凸缘在D端，D端凸缘面安装，D端向下。
IMV3：端盖带凸缘，凸缘有通孔，凸缘在D端，D端凸缘面安装，D端向上。
IMV5：有底脚，借底脚安装，D端向下。
IMV6：有底脚，借底脚安装，D端向上。
IMV15：有底脚，端盖带凸缘，凸缘有通孔，凸缘在D端，借底脚安装，用D端的凸缘面作附加安装，D端在下。
；IMV35：有底脚，端盖带凸缘，凸缘有通孔，凸缘在D端，借底脚安装，用D端的凸缘面作附加安装，D端向上。
；以上是最常见基础的安装方式，如果需求其他的电机安装方式可以在订购防爆电机的时候在安装方式方面进行沟通，以免影响您的使用。
